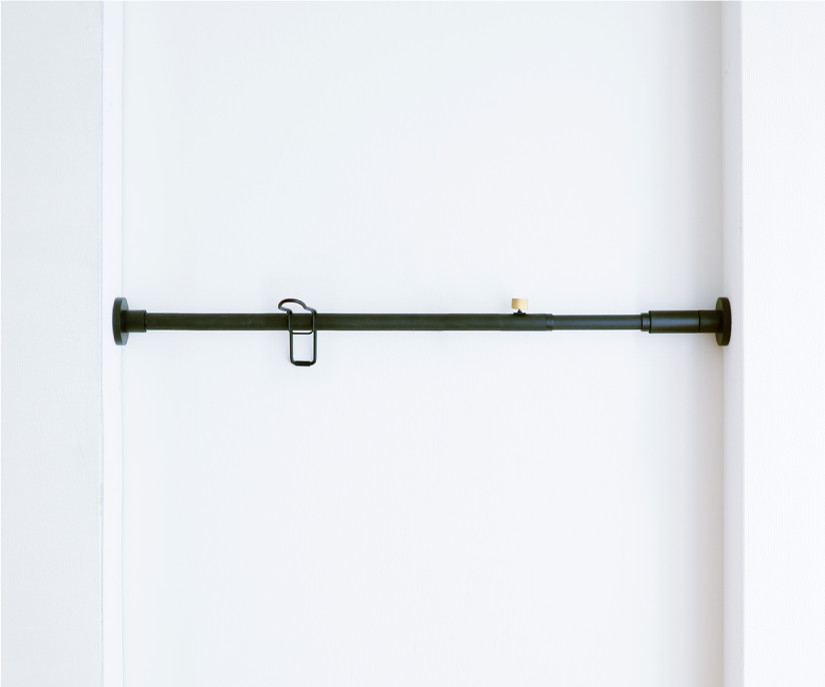

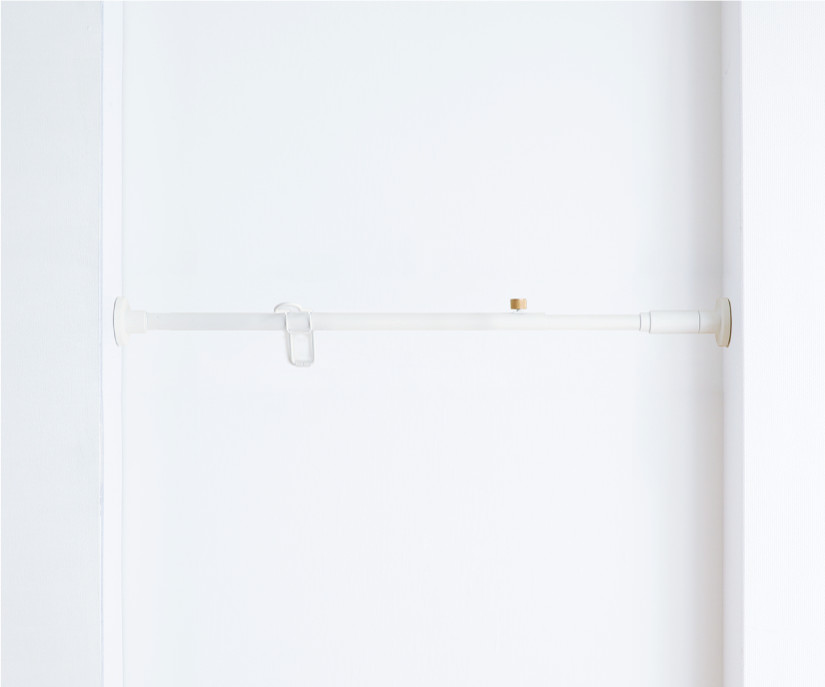

DRAW A LINE テンションロッドセット

直径 7cm × 長さ 75～115cm

幅 8cm × 奥行き 8cm × 高さ 79cm

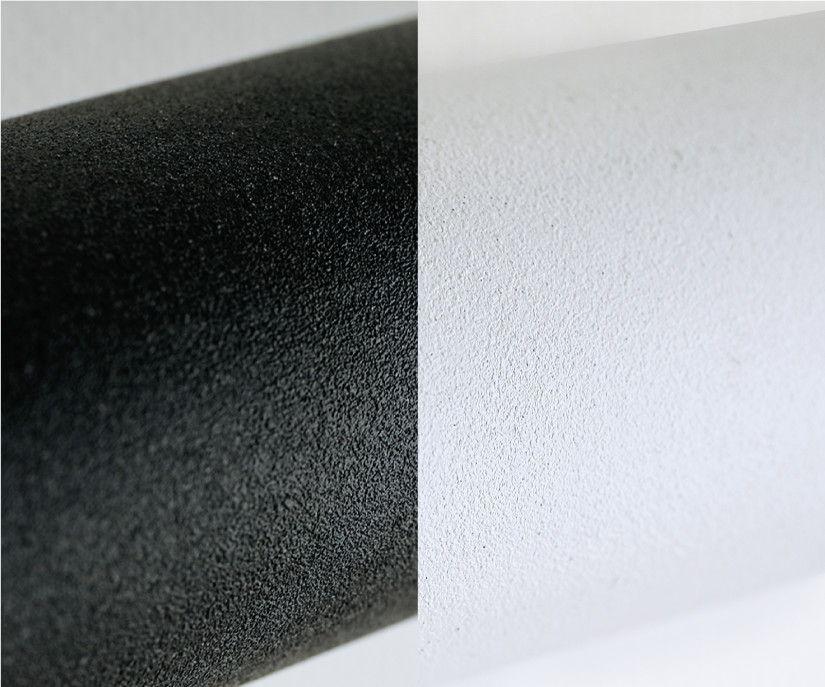

支柱：鉄、エポキシ樹脂粉体塗装
樹脂部品：ABS樹脂、EVA樹脂
ねじ：真鍮、鉄、ABS樹脂
ホッチキス針：ステンレス

0.6kg

横取付／大丸キャップ使用時：25（最短時）～15kg（最長時）
横取付／小丸キャップ使用時：20（最短時）～10kg（最長時）
縦取付／大丸キャップ使用時：10kg

※大丸キャップと、小丸キャップは付け替え可能です。
※設置面を強力につっぱって取り付けますので、取り付け跡が残る場合があります。
※真鍮部分は、メッキをしない地色そのままです。使いこむにつれ色が変化します。
※硬いものの先端などに当たると傷がつきます。
※固定時パイプをネジで貫通させるため、パイプに穴が開きます。

組み立て方

TENSION ROD

テンションロッド

たて

よこ

長さを合わせる

設置する空間の幅や高さに、本体の長さをピッタリ合わせます。

ネジで固定

真鍮のネジを締めて長さを固定します。この時、ネジに付いているキリでパイプに穴を空けます。

グリップを締める

グリップを回し、微調整をし、さらに固定を強くします。

ご注意

ステップ2で、パイプに穴を空けるスクリューロック方式を採用しています。場所を変えて付け替える際は、別の場所にもう一度穴を空ける可能性がございます。

壁面固定方式

耐荷重がほしい方や、
シェルフなどのパーツを取り付ける方

すっきりと
一本の線として使いたい方

〈 大丸キャップ 〉

〈 小丸キャップ 〉

耐荷重
Tension Rod A 75-115cm （たてよこ兼用）	よこで使用した場合	大丸キャップ 25～15kg 小丸キャップ 20～10kg
	たてで使用した場合	大丸キャップ 10kg
Tension Rod B 115-190cm （たてよこ兼用）	よこで使用した場合	大丸キャップ 15～5kg 小丸キャップ 10～2.5kg
	たてで使用した場合	大丸キャップ 10kg
Tension Rod C 200-275cm（たて）	たてのみの使用	大丸キャップ 10kg

〈 大丸キャップの取り付け方 〉

EVAパッドを固定

石膏ボードに取り付ける場合はホッチキス。ベニヤ板の場合は付属のネジを使って固定します。コンクリートでの使用はできません。

キャップをはめ込む

パイプの長さを調整しながら、壁に取り付けたEVAパッドにキャップ両側をはめ込みます。

ネジとグリップで固定

真鍮のネジを締めて長さを固定。グリップを回し、微調整し、さらに固定を強くします。

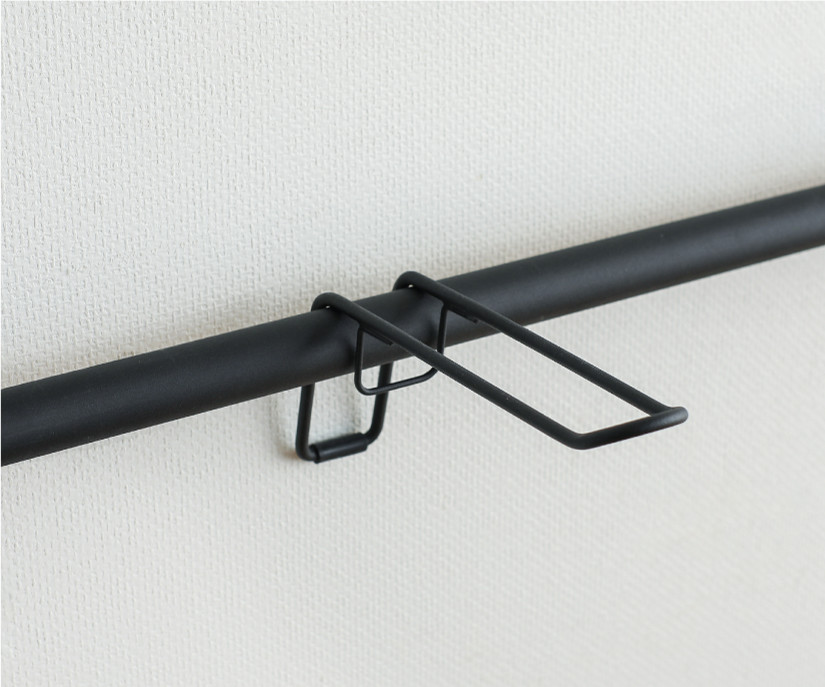

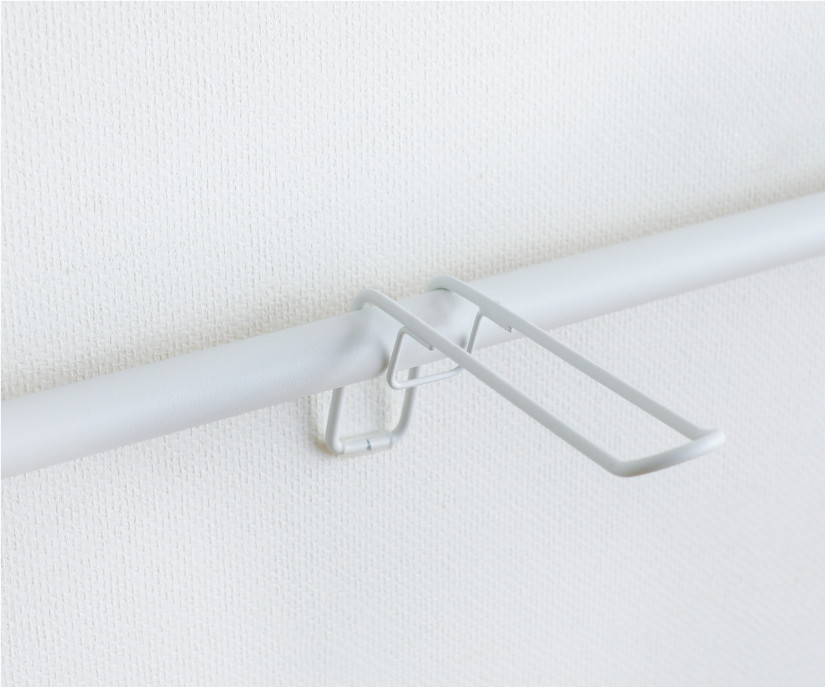

幅 4cm × 奥行き 20cm × 高さ 9.1cm

幅 7cm × 奥行き 4.5cm × 高さ 25.5cm

ハンガー：鉄、エポキシ樹脂粉体塗装
樹脂部品：シリコン樹脂

0.1kg

0.5kg

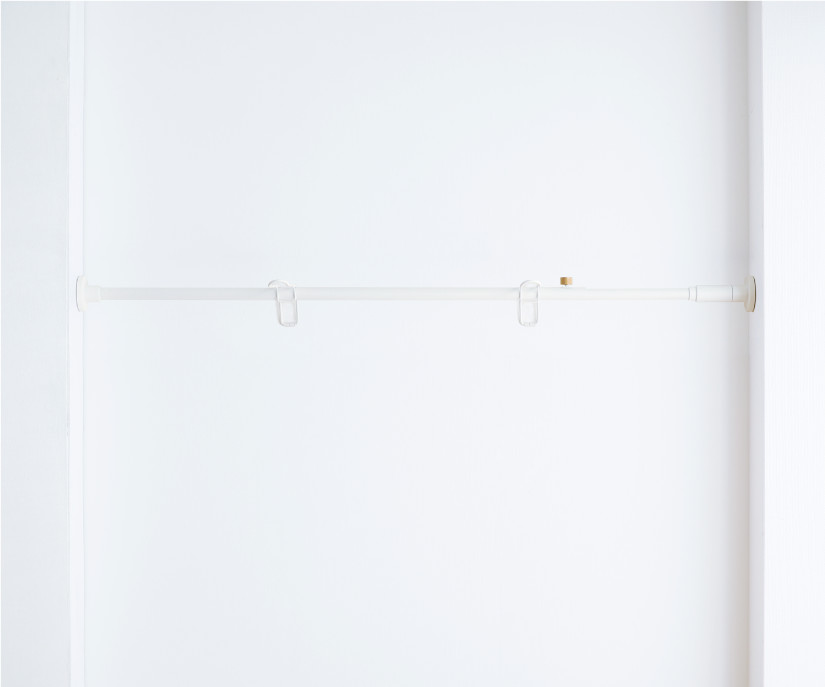

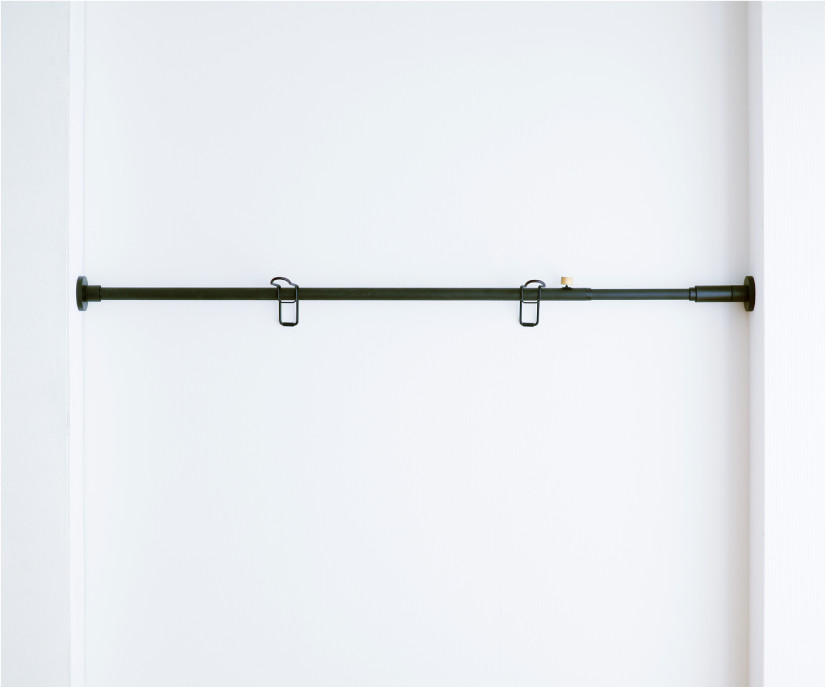

直径 7cm × 長さ 115～190cm

幅 8cm × 奥行き 8cm × 高さ 119cm

支柱：鉄、エポキシ樹脂粉体塗装
樹脂部品：ABS樹脂、EVA樹脂
ねじ：真鍮、鉄、ABS樹脂
ホッチキス針：ステンレス

0.8kg

横取付／大丸キャップ使用時：15（最短時）～5kg（最長時）
横取付／小丸キャップ使用時：10（最短時）～2.5kg（最長時）
縦取付／大丸キャップ使用時：10kg

※大丸キャップと、小丸キャップは付け替え可能です。
※設置面を強力につっぱって取り付けますので、取り付け跡が残る場合があります。
※真鍮部分は、メッキをしない地色そのままです。使いこむにつれ、色が変化します。
※硬いものの先端などに当たると傷がつきます。
※固定時はパイプをネジで貫通させるため、パイプに穴が開きます。

組み立て方

TENSION ROD

テンションロッド

たて

よこ

長さを合わせる

設置する空間の幅や高さに、本体の長さをピッタリ合わせます。

ネジで固定

真鍮のネジを締めて長さを固定します。この時、ネジに付いているキリでパイプに穴を空けます。

グリップを締める

グリップを回し、微調整をし、さらに固定を強くします。

ご注意

ステップ2で、パイプに穴を空けるスクリューロック方式を採用しています。場所を変えて付け替える際は、別の場所にもう一度穴を空ける可能性がございます。

壁面固定方式

耐荷重がほしい方や、
シェルフなどのパーツを取り付ける方

すっきりと
一本の線として使いたい方

〈 大丸キャップ 〉

〈 小丸キャップ 〉

耐荷重
Tension Rod A 75-115cm （たてよこ兼用）	よこで使用した場合	大丸キャップ 25～15kg 小丸キャップ 20～10kg
	たてで使用した場合	大丸キャップ 10kg
Tension Rod B 115-190cm （たてよこ兼用）	よこで使用した場合	大丸キャップ 15～5kg 小丸キャップ 10～2.5kg
	たてで使用した場合	大丸キャップ 10kg
Tension Rod C 200-275cm（たて）	たてのみの使用	大丸キャップ 10kg

〈 大丸キャップの取り付け方 〉

EVAパッドを固定

石膏ボードに取り付ける場合はホッチキス。ベニヤ板の場合は付属のネジを使って固定します。コンクリートでの使用はできません。

キャップをはめ込む

パイプの長さを調整しながら、壁に取り付けたEVAパッドにキャップ両側をはめ込みます。

ネジとグリップで固定

真鍮のネジを締めて長さを固定。グリップを回し、微調整し、さらに固定を強くします。

幅 4cm × 奥行き 20cm × 高さ 9.1cm

幅 7cm × 奥行き 4.5cm × 高さ 25.5cm

ハンガー：鉄、エポキシ樹脂粉体塗装
樹脂部品：シリコン樹脂

0.1kg

0.5kg
